SM20-35L schuifstepper Motor

Met Messingsschuif Schroef 20mm Lineaire Stepper Motorslag 34mm Grote Duw 1.3KG van 18 Graadm3

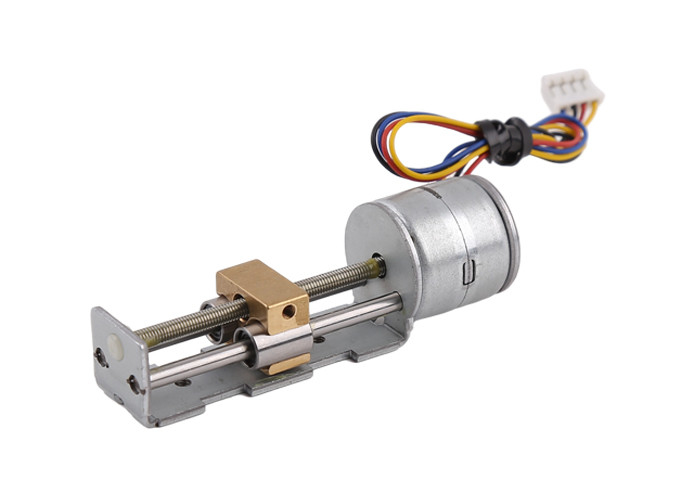

20mm stepper motor met messingsschuif en dubbele lineaire lagers:

Dit is een 20mm stepper motor met messingsschuiven en dubbele lineaire lagers.

De dubbele lineaire lagers kunnen sterke steun voor de schuif verlenen, is de duw van de motor ongeveer 1,3 kg (13N).

wegens de kosten van messingsschuiven en lineaire lagers, kost deze motor meer dan andere lineaire stepper motoren met plastic schuiven.

De slag/reisafstand van deze motor is ongeveer 34mm, als de klant een langere/kortere loodschroef/een reis wil, wij heeft andere modellen met de verschillende lengten van de loodschroef.
Wij hebben 21mm/34mm/63mm reis op een 20mm lineaire motor.

Dit type van motor wordt wijd gebruikt op schoonheidsmateriaal, precisiemedische apparatuur, automaten, snelle testende en andere gebieden.
Het inputdeel van de motor is een verbindingslijn, maar het kan in verbindingslijnen, PCB, FPC en andere vormen volgens klantenbehoeften worden veranderd.
Het opzetten van steunen kan ook volgens klantenvereisten worden aangepast

Hoofdtoepassing

1) automaat

2) Optische instrumenten

3) Precisiemedische apparaten

4) schoonheidsmateriaal

Andere nauwkeurige controletoepassing

20mm M3 de schuifstepper van de loodschroef motorspecificaties:

De tekening van 20mm plastic schuifstepper motor met 34mm strijkt:

Productvertoning voor 20mm plastic schuifstepper motor:

Ongeveer lineaire stepper motor met schuif:

Onze schuifmotor is een volledige reeks van assemblage met inbegrip van motor + loodschroef + steun + schuif.

De de staphoek van de motor is over het algemeen 18°/step, die de middelen 20 stappen voor elk draaien.

Wanneer de motor één draai roteert, beweegt de schuif één lood.

Voor de enige schroeven van het beginlood: hoogte =lead.

Zo is de staplengte (van de de middelen lineaire beweging van de staplengte de schuifreizen, wanneer de stepper motor precies één maatregel) treft:

Het lood van de loodschroef/stappen van elke omwenteling

Bijvoorbeeld als de loodschroef M2*0.4P (0.4mm het loodschroef van hoogte regelmatige M2) is, is de staphoek van de motor 18°, is de staplengte van deze motor 0.4mm/20=0.02mm/step.

Ook, is de lengte van de loodschroef klantgericht, en wij moeten ook het ontwerp van de steun aanpassen, als u de lengte van de loodschroef aanpast.

Toepassing van stepper motoren:

Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.

Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.

Voordeel van stepper motoren:

Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.

Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.

1. Nauwkeurige uitvoerbare controle, programmeerbaar

2. Zonder elektromagnetische interferentie & elektrovonken

3. Kleine grootte

4. Redelijke prijs

5. Met geringe geluidssterkte

6. Lange levensduur

Sommige informations over ons:

Co. van de de Motortechnologie van Changzhou vic-Technologie, Ltd (volgt, roepen wij slechts bedrijf) werd opgericht in jaar 2011, ontwikkelt het bedrijf, vervaardigt en verkoopt micro- stepper motoren, micro- versnellingsbakken, micro- schuifmotor, hoofdzakelijk micro- lineaire motor en andere producten

Het bedrijf wordt gevestigd in Yangtze-Rivier Delta Economische Riem, één van de het meest economisch ontwikkelde regio's in China, en in Changzhou-Stad, Jiangsu-Provincie, met een mooi milieu gevestigd. Het bedrijf is 20 kilometers vanaf Changzhou-Luchthaven, 5 kilometers vanaf het hoge snelheidsstation, en 1 kilometers vanaf de hoge snelheidskruising. En Shanghai en Nanjing zijn weg ongeveer 120 kilometers. Het vervoer is zeer geschikte, binnenlandse en internationale logistiek en het vervoer is zeer ontwikkeld en geschikt!

Het belangrijkste technische personeel van het bedrijf heeft in de verwante industrieën meer dan 10 jaar, gewerkt en werkervaring in buitenlandse ondernemingen zoals Japan, Zuid-Korea, Europa en de Verenigde Staten, gehad en heeft werkervaring in binnenlandse vermelde bedrijven. Heb de systematische capaciteit van de productontwikkeling, perfecte projectleidingscapaciteit en goede klanten communicatie capaciteit. Het bedrijf heeft meer dan 30 aangepaste projecten voor binnenlandse en internationale prima bedrijven, ontwikkeld en met meer dan 20 grote bedrijven samengewerkt.

Verpakking en het Verschepen informatie:

De steekproeven worden ingepakt met schuimspons binnen document vakje.

Voor massaproduktie, worden de producten ingepakt in document karton.

Voor overzees die (Massaproduktie) verschepen, worden de kartons ingepakt op pallet.

Het verschepen tijd:

Door uitdrukkelijk (DHL/UPS Fedex/TNT): 5~12 dagen

Door uitdrukkelijke 4PX: 10~20 dagen

Overzees die verschepen: 40~60 dagen (hangt van verschillende landen af)
