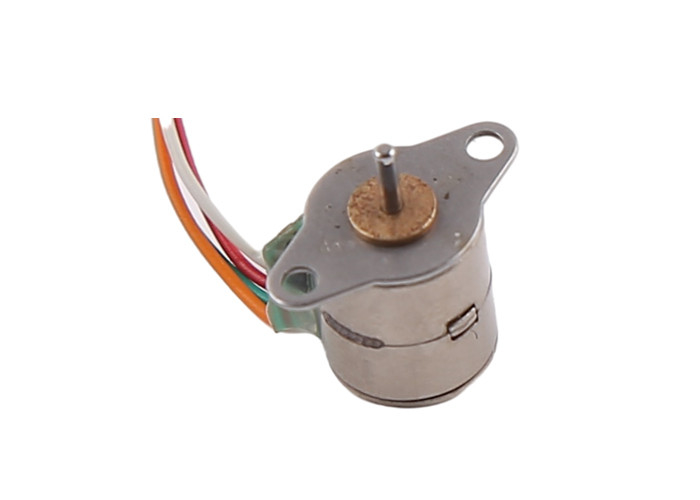

ROHS-fase van de Micro- Stepper Motor de Permanente Magneet 5VDC 2

Hoge Precisie 5D VC 2 fase 8mm Permanente Magneet Micro- het Stappen Motor

8mm de Magneet Micro- van Klauwpool Permanente Stepper Motor

De motor is een het type van klauwpool permanente magneet het stappen motor, die tot de categorie van kleine precisie micro- het stappen motor behoort.

De buitendiameter van de motor is 8mm, is de lengte ongeveer 9mm, is de staphoek 18 graden, en de motorweerstand is 10~50ohm, die volgens het drijfvoltage en de drijfkring kan worden geselecteerd. om de klant te vergemakkelijken om de bestuurder aan te sluiten, heeft de motorcontactdoos over het algemeen gemeenschappelijke mechanismeopties zoals naakte speld, PCB, verbindende draad, en FPC.

In het algemeen, hebben de motoren van het klantengebruik met miniatuurversnellingsbakken, en het materiaal van klanten verminderingsmechanismen. Of de motor kan ook met een loodschroef worden geïnstalleerd om de duw te verhogen, om het doel van bewegende delen te bereiken.

De grootte van de motor is klein en de outputkracht is ook klein. De normale torsie is slechts 1~3g.cm, die in de van de micro- eenheid precisiecontrole zal worden gebruikt. Bijvoorbeeld: het beweging en aanpassingsmechanisme van de camera, de lens en de filter van het optische instrument, het transmissiemechanisme van het miniatuurproefwerk met het nauwkeurige plaatsen, enz.

Stepper de gegevensblad van de Motorparameter:

Stepper de kromme van de Motortorsie:

Stepper Motor buiten tekening:

Stepper Motorvertoning:

De gebruikersdienst en aanpassing:

Voor dit type van motor, kunnen wij een volledige waaier van de aangepaste diensten zoals motorweerstand, opzettende plaatgrootte, schachtgrootte, en de methodes van de draadafzet verlenen. Om aan de verschillende behoeften van klanten zoveel mogelijk te voldoen.

Tegelijkertijd, kan de motor met twee verminderingsdozen worden uitgerust, is één een 10*8-aansporingsversnellingsbak, is de verminderingsverhouding waaier 2~250; andere is een planetarische verminderingsdoos, met een diameter van 8mm, en de verminderingsverhouding is 1:141:16 1: 64 1:4096 van het 1:2561:1024 Zes opties.

Bovendien kunnen wij een magnetische codeur op de naherfst van de motor volgens klantenbehoeften ook installeren. PPR van een algemene codeur kan tussen 3 en 12 zijn, wat een gespecialiseerde techniek is. Het toevoegen van een codeur aan zulk een kleine motor is geen gemakkelijke prestatie.
