Product Details
Plaats van herkomst: China
Merknaam: Vic-Tech
Certificering: RoHS
Modelnummer: 20BY45-20G
Payment & Shipping Terms
Min. bestelaantal: 1Unit
Prijs: $3.5~$7/Unit
Verpakking Details: De steekproeven worden ingepakt met document vakje, en de massaproduktieproducten worden ingepakt me
Levertijd: 10~20 dagen na de steekproef wordt betaald
Betalingscondities: T/T, Paypal, creditcard
Levering vermogen: 100000 pc/Month
Motortype: |
PM stepper motor+gearbox |
Motorgrootte: |
20mm |
Staphoek: |
18°/gear verhouding |
Toestelverhouding: |
10:1 aan 488:1 |
Weerstand: |
10Ω/phase |
Drijfwijze: |
Bipolair |
Motortype: |
PM stepper motor+gearbox |
Motorgrootte: |
20mm |
Staphoek: |
18°/gear verhouding |
Toestelverhouding: |
10:1 aan 488:1 |
Weerstand: |
10Ω/phase |
Drijfwijze: |
Bipolair |

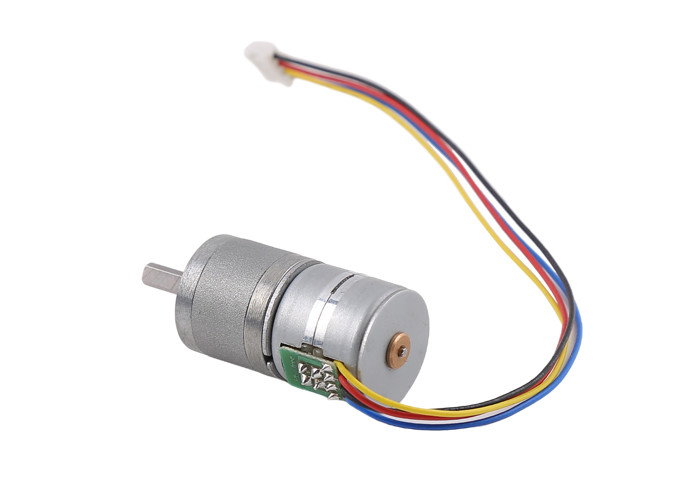

Diverse toestelverhouding 20mm 18° stepper van de staphoek motor met versnellingsbak
Dit is een 20mm stepper motor met een versnellingsbak wordt gepast die.
De stappende hoek van één enkele 20mm motor is 18°/step.
Met de versnellingsbak, is de staphoek van de motor kleiner en de torsie van de motor is veel beter. (afhankelijk van toestelverhouding)
De klanten kunnen verschillende toestelverhoudingen volgens hun eigen vereisten kiezen.
Bovendien andere parameters zoals motorweerstand/kabellengte/kan het schakelaartype, de lengte van de outputschacht, vorm, enz. worden aangepast.
Motor beginnend toestel: M 0,25 Z14 L 1,5, de hoogte van het hoger eindgezicht van de schacht aan de dekking van het motoreind is 3.8~4.2
De outputtorsie is de motortorsie en de verminderingsverhouding met de efficiency wordt vermenigvuldigd die. De efficiency is verwant met het aantal toestelstadia. De verwijzing is als volgt: 3/4 stadium, 85%, en elke volgende fase worden vermenigvuldigd met een 0,9
| ModelNo. | 20BY45-20G |
| Faseer Nr. | 2 (bipolaire) fasen |
| Nominale spanning | 5~8 V GELIJKSTROOM |
| Weerstand | (regelbaar) 10Ω±10%/phase |
| Staphoek | 18°/gear verhouding |
| Opwindingsmethode | 2-2 fase |
| Outputschacht | 4mm diameterd3.5 schacht |
| Trek torsie terug | 150mNm (800Hz) |
| Zelf-de plaats bepaalt van torsie (zonder opwinding) | 50mNm ref |
| Het houden van torsie | ≥250mNm |
Versnellingsbakparameters:
| Versnellingsbakniveaus | Versnellingsbaklengte L1 (mm) | Toestelverhouding |
| 3/4 niveaus | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 niveaus | 17.5 | 50:1/62.5:1/78.1 |
| 6 niveaus | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 niveaus | 20.5 | 250:1/312.5:1/390.6:1/488:1 |
Ontwerptekening:
Productvertoning:
Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.
Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.
Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.
Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.
1. Nauwkeurige uitvoerbare controle, programmeerbaar
2. Zonder elektromagnetische interferentie & elektrovonken
3. Kleine grootte
4. Redelijke prijs
5. Met geringe geluidssterkte
6. Lange levensduur
Stepper de motoren worden wijd gebruikt onder alle industrieën.
