Productdetails
Plaats van herkomst: China
Merknaam: Vic-Tech
Certificering: RoHS
Modelnummer: SM15-845G
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1Unit
Prijs: $3~$7/Unit
Verpakking Details: De steekproeven worden ingepakt met document vakje, en de massaproduktieproducten worden ingepakt me
Levertijd: 10~20 dagen na de steekproef wordt betaald
Betalingscondities: T/T, Paypal, creditcard
Levering vermogen: 100000 pc/Month
Motortype: |
PM motor+gearbox+case |
Motorgrootte: |
15 mm-diameter |
Staphoek: |
18°/gear verhouding |
Rolweerstand: |
31Ω/phase |
Drijfvoltage: |
5 gelijkstroom |
Toestelverhouding: |
2:1 aan 1000:1 |
Motortype: |
PM motor+gearbox+case |
Motorgrootte: |
15 mm-diameter |
Staphoek: |
18°/gear verhouding |
Rolweerstand: |
31Ω/phase |
Drijfvoltage: |
5 gelijkstroom |
Toestelverhouding: |
2:1 aan 1000:1 |

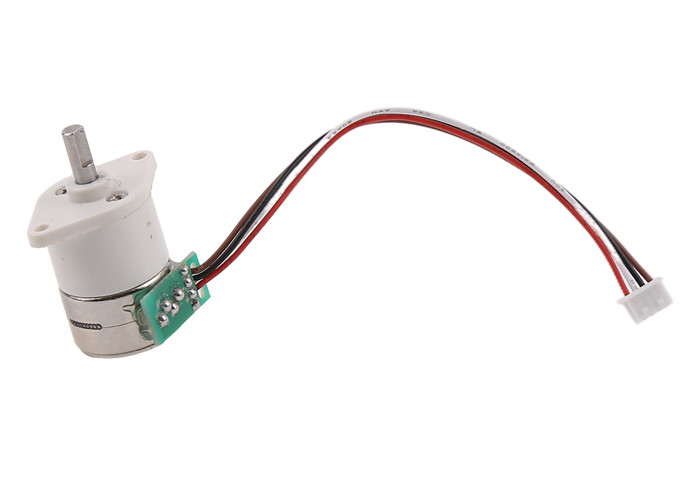

SM15-845G versnellingsbakreductiemiddel 15mm PM stepper motor met beschermend geval
Beschrijving:
Dit is onze 15mm motor in bijlage met een versnellingsbak.
Deze versnellingsbakgrootte is 12mm*10mm. (Length*Width)
Wij hebben verschillende toestelverhoudingen voor het kiezen, van 2:1 aan 1000:1.
De klanten kunnen toestelverhouding basis op hun snelheid en torsievereiste kiezen.
De grotere toestelverhouding die het heeft gehad, de motoren hebben=zullen= langzamere outputsnelheid en hogere torsie.
Ook, is er een plastic geval om versnellingsbak te beschermen, stofdichte bescherming bieden.
Als de klant niet het plastic geval wil, kunnen wij het van de hand doen.
Motorparameters:
| Motortype | PM stepper motor |
| Versnellingsbaktype | 10*12mm versnellingsbak |
| Faseer Nr. | 2 fasen |
| Weerstand | 31Ω/phase |
| Nominale spanning | 5V gelijkstroom |
| Staphoek | 18°/gear verhouding |
| Outputschacht | 3mm D2.5 D schacht |
| Schakelaartype | Molex 51021-0400 (1.25mm hoogte) |
Versnellingsbakparameters:
| Toestelverhouding | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Nauwkeurige verhouding | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Tandaantal | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Toestelniveaus | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficiency | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Toestelverhouding | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Nauwkeurige verhouding | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Tandaantal | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Toestelniveaus | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficiency | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Ontwerptekening:
Productvertoning:
Toepassing van stepper motoren:
Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.
Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.
Voordeel van stepper motoren:
Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.
Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.
1. Nauwkeurige uitvoerbare controle, programmeerbaar
2. Zonder elektromagnetische interferentie & elektrovonken
3. Kleine grootte
4. Redelijke prijs
5. Met geringe geluidssterkte
6. Lange levensduur
Stepper de motoren worden wijd gebruikt onder alle industrieën.
Verpakking en het Verschepen informatie:
De steekproeven worden ingepakt met schuimspons binnen document vakje.
Voor massaproduktie, worden de producten ingepakt in document karton.
Voor overzees die (Massaproduktie) verschepen, worden de kartons ingepakt op pallet.
Het verschepen tijd:
Door uitdrukkelijk (DHL/UPS Fedex/TNT): 5~12 dagen
Door uitdrukkelijke 4PX: 10~20 dagen
Overzees die verschepen: 40~60 dagen (hangt van verschillende landen af)
FAQ:
Vraag 1: Bent u een fabrikant of een handelaar?
Wij zijn een fabrikant. Wij produceren motoren zelf.
Vraag 2: Waar is uw fabriek? Kunnen wij uw fabriek bezoeken?
Onze fabriek wordt gevestigd in Changzhou-stad. Voel vrij om ons te bezoeken als u wilt.
Vraag 3: Verstrekt u aangepaste steekproeven vrije steekproeven?
Wij kunnen aanpassing op steekproeven doen, en het kostte extra aanpassingskosten.
Nr, verzenden wij geen vrije steekproeven.
Vraag 4: Wat is de levertijd op steekproeven?
Voor steekproeven in voorraad, is de levertijd binnen 3 dagen.
Voor steekproeven niet in voorraad, is de levertijd ongeveer 15 dagen.
Voor aangepaste steekproeven, is de levertijd ongeveer 25 tot 30 dagen.
Vraag 5: Welke aanpassingsdienst verleent u?
Wij hebben een ontwikkelend team meer dan 20 jaar ervarings.
Wij verlenen de aanpassingsdienst op alle soorten de componenten van motor.
Van de schuif van de motor, loodschroef, versnellingsbakkenontwerp.
Aan kabellengte, schakelaartype, en FPC-ontwerp.
Vraag 6: Kunnen wij een NDA-ondertekenen contract als wij een nieuw product willen ontwikkelen?
Ja, kunnen wij NDA-contract ondertekenen en uw vertrouwelijkheid beschermen.
Voel vrij om ons te contacteren als u een nieuw project zich hebt te ontwikkelen.
