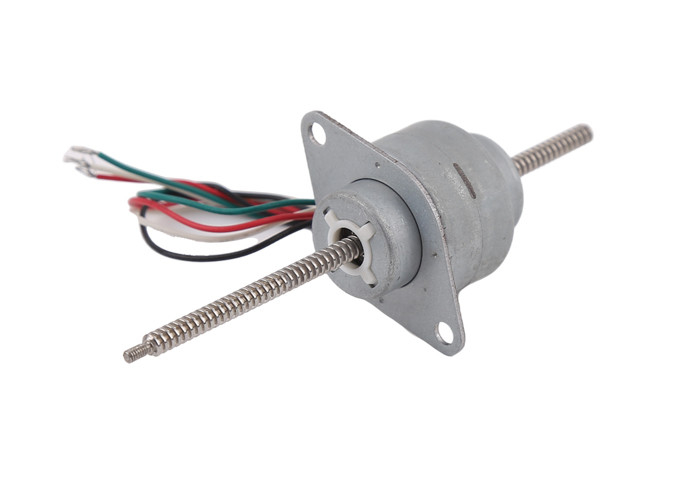

VSM25B-24S 15 Graadstepper Motor PM 25mm met Looppas door schacht

PM van de de staphoek van VSM25B-24S 15° neemt lineaire stepper van de schacht trapezoïdale schroef motor door

Beschrijving:

VSM25B-24S is een 25mm diameter lineaire stepper motor met looppas-door schacht.

Wij hebben verschillend type drie van schachten: looppas-door schacht, gevangen schacht en externe aandrijving.

De staphoek is 15°/step, en wij hebben 7.5°gear-ook verhouding voor keus.

De staplengte is 0.0254mm, en het betekent reizen 0.0254mm van de loodschroef wanneer de motor één enkele maatregel treft.

De staphoek wordt bepaald door het begin van de loodschroef.

Met meer begin, is het lood van de loodschroef sneller de reizen van de grotere, en loodschroef, en de duw van de loodschroef is kleiner.

Wij hebben enig begin, 2 begin en 4 begin, en de hoogte van de loodschroef is hetzelfde: 0.6096mm.

Voor deze motor, is het lood van de loodschroef 0.6096mm, en het is enig begin.

Gelieve te bevestigen het type en het lood van loodschroef vóór u ordesteekproeven.

Parameters:

Ontwerptekening:

Productvertoning:

Ongeveer lineaire stepper motor:

Daar verschillend ontwerp:

Gevangen schacht (vaste schacht): de loodschroef wordt niet toegestaan om te spinnen, kan het slechts uitgaan en verslaan, doet lineaire motorbeweging.

Looppas-throught-looppas schacht (door gaande schacht): de loodschroef kan zich op en neer bewegen wanneer het spinnen. Wanneer de loodschroef wordt bevestigd, toestaan niet te roteren, kan zich de loodschroef op beneden, en het werk behoorlijk bewegen.

Externe aandrijving (met noot): De loodschroef wordt bevestigd, kan niet zich op en neer bewegen, kan het slechts spinnen, en er is een noot op de loodschroef zich op en neer te bewegen.

Ongeveer van de loodschroef en stap lengte:

Wij hebben twee soorten staphoek: 15°and 7.5°. De motoren met 15° staphoek treft 24 maatregelen voor één draai, en de motoren met 7.5° staphoek treffen 48 maatregelen voor een draai.

Wij hebben drie types van het lood van de loodschroef, met enig begin/doule begin en 4 begin.

De hoogte is hetzelfde: 0.6096mm

Loodschroef lead=starts*pitch

Bijvoorbeeld, voor de schroef van het 2 beginlood, is het lood 2*0.6096=1.2192mm

De de staplengte van de motor, is de de schroef van het afstandslood/nootreizen wanneer de motor één maatregel treft.

Van de de stap length=lead schroef van de motor het lood/de stappen voor elke draai

Bijvoorbeeld, voor de schroef van het 2 beginlood, is de staphoek 7.5°,

Stap length=lead/24=1.2192/24=0.0508mm/step

Ongeveer duw:

De duw is verwant met de frequentie van de bestuurder en het lood van de loodschroef, stepper hoek en motorgrootte.

De grootte van de grotere motor, duw is groter.

De lagere frequentie die het heeft gekregen, de motor roteert langzamer, en de duw is groter.

Het lagere lood van de loodschroef is, is de duw groter.

7,5 van de stap zullengraden hoek hogere duw hebben in vergelijking met 15 graden.

Toepassing van stepper motoren:

Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.

Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.

Voordeel van stepper motoren:

Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.

Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.

1. Nauwkeurige uitvoerbare controle, programmeerbaar

2. Zonder elektromagnetische interferentie & elektrovonken

3. Kleine grootte

4. Redelijke prijs

5. Met geringe geluidssterkte

6. Lange levensduur

Verpakking en het Verschepen informatie:

De steekproeven worden ingepakt met schuimspons binnen document vakje.

Voor massaproduktie, worden de producten ingepakt in document karton.

Voor overzees die (Massaproduktie) verschepen, worden de kartons ingepakt op pallet.

Het verschepen tijd:

Door uitdrukkelijk (DHL/UPS Fedex/TNT): 5~12 dagen

Door uitdrukkelijke 4PX: 10~20 dagen

Overzees die verschepen: 40~60 dagen (hangt van verschillende landen af)
