POM Plastic Slider Stepper Motor 20mm Diameter Hoge Nauwkeurigheid

20mm diameter lineaire actuator motor hoge nauwkeurigheid met de plastic schuif van POM

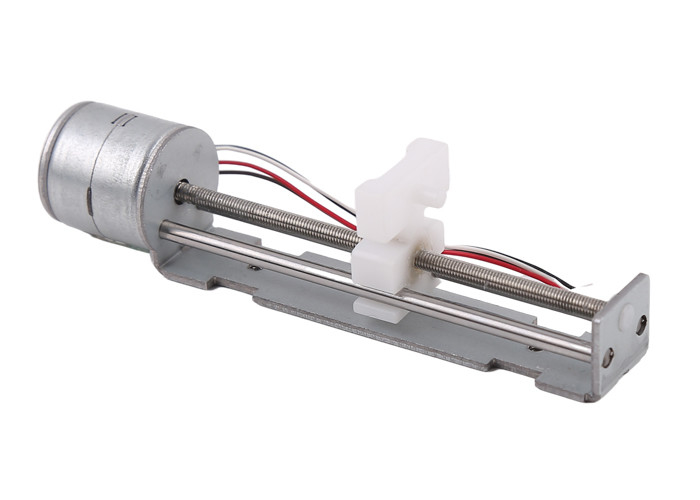

Dit is een 20mm diameter lineaire stepper motor met M3*0.5P-loodschroef. De hoogte van de loodschroef is 0.5mm.

De reisafstand (slag) is ongeveer 66mm, en als klanten welke langere/kortere reisafstand, wij ook andere de lengteopties van de loodschroef heeft.

De duw van deze motor is meer dan 1KG (10N), als de klanten dit veel van duw niet nodig hebben, en vereisen kleinere grootte, hebben wij 15mm ook motor ook met hetzelfde ontwerp, en zijn duw is meer dan 500g (5N).

De schuif is plastic (POM), hebben wij ook de optie van de messingsschuif, en het heeft dubbele lineaire lagers met het. De kosten van messingsschuif zijn hoger dan plastic schuifontwerp.

Voel vrij om een bericht te verlaten als u in deze motor geinteresseerd bent, of u hebt om het even welke vragen over deze motor.

Parameters:

Ontwerptekening:

Productvertoning:

Ongeveer lineaire stepper motor met schuif:

Onze schuifmotor is een volledige reeks van assemblage met inbegrip van motor + loodschroef + steun + schuif.

De de staphoek van de motor is over het algemeen 18°/step, die de middelen 20 stappen voor elk draaien.

Wanneer de motor één draai roteert, beweegt de schuif één lood.

Voor de enige schroeven van het beginlood: hoogte =lead.

Zo is de staplengte (van de de middelen lineaire beweging van de staplengte de schuifreizen, wanneer de stepper motor precies één maatregel) treft:

Het lood van de loodschroef/stappen van elke omwenteling

Bijvoorbeeld als de loodschroef M2*0.4P (0.4mm het loodschroef van hoogte regelmatige M2) is, is de staphoek van de motor 18°, is de staplengte van deze motor 0.4mm/20=0.02mm/step.

Ook, is de lengte van de loodschroef klantgericht, en wij moeten ook het ontwerp van de steun aanpassen, als u de lengte van de loodschroef aanpast.

Toepassing van stepper motoren:

Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.

Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.

Voordeel van stepper motoren:

Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.

Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.

1. Nauwkeurige uitvoerbare controle, programmeerbaar

2. Zonder elektromagnetische interferentie & elektrovonken

3. Kleine grootte

4. Redelijke prijs

5. Met geringe geluidssterkte

6. Lange levensduur

Verpakking en het Verschepen informatie:

De steekproeven worden ingepakt met schuimspons binnen document vakje.

Voor massaproduktie, worden de producten ingepakt in document karton.

Voor overzees die (Massaproduktie) verschepen, worden de kartons ingepakt op pallet.

Het verschepen tijd:

Door uitdrukkelijk (DHL/UPS Fedex/TNT): 5~12 dagen

Door uitdrukkelijke 4PX: 10~20 dagen

Overzees die verschepen: 40~60 dagen (hangt van verschillende landen af)
