Productdetails
Plaats van herkomst: China
Merknaam: Vic-Tech
Certificering: RoHS
Modelnummer: 10-816g-m3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1Unit
Prijs: $3.5~$7/Unit
Verpakking Details: De steekproeven worden ingepakt met document vakje, en de massaproduktieproducten worden ingepakt me
Levertijd: 10~20 dagen na de steekproef wordt betaald
Betalingscondities: T/T, Paypal, creditcard
Levering vermogen: 100000 pc/Month
Motortype: |
Versnellingsbakstepper motor |
Motorgrootte: |
10mm diameter |
Staphoek: |
18°/toestelverhouding |
Weerstand: |
20Ω/40Ω |
Toestelverhouding: |
Van 2:1 aan 1000:1 |
Outputschacht: |
M3*0.5P-loodschroef |
Motortype: |
Versnellingsbakstepper motor |
Motorgrootte: |
10mm diameter |
Staphoek: |
18°/toestelverhouding |
Weerstand: |
20Ω/40Ω |
Toestelverhouding: |
Van 2:1 aan 1000:1 |
Outputschacht: |
M3*0.5P-loodschroef |

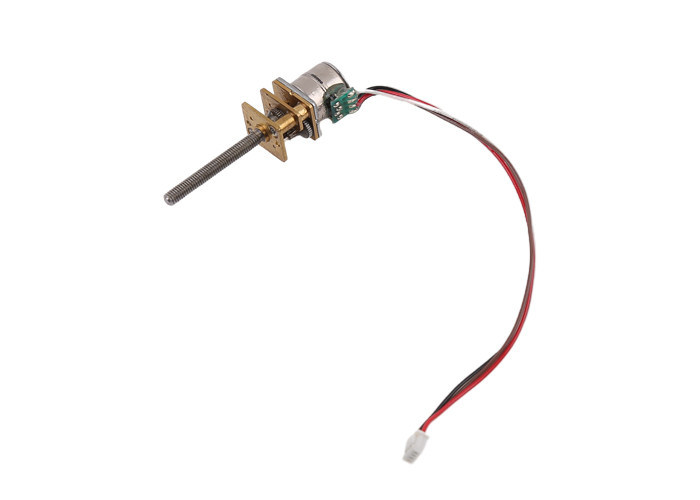

10-816g-m3 Stepper van het Versnellingsbakreductiemiddel Motor met de Regelbare M3-Schacht van de Loodschroef
Beschrijving:
Dit is een 10mm diameterstepper motor in bijlage met een 10*12mm versnellingsbak.
De outputschacht is de standaardm3-schacht van de loodschroef, en wij kunnen het in de schacht van D ook veranderen.
De lengte van de loodschroef is regelbaar, gebaseerd op de eigen behoefte van de klant.
Wij hebben veelvoudige toestelverhouding voor optie, van 2:1 aan 1000:1.
Met een grotere toestelverhouding, is de outputtorsie groter, en de outputsnelheid is langzamer.
Klantenbehoefte om een geschikte toestelverhouding eerst te kiezen.
Wij hebben twee verschillende rolweerstand: 20Ω/40Ω
Met hogere weerstand, zal de motor hogere nominale spanning hebben.
Motorparameters:
| ModelNo. | 10-816g-m3 |
| Motortype | 10mm stepper motor |
| Outputschacht | M3*0.5P |
| Rolweerstand | 20Ω/40Ω |
| Staphoek | 18°/step hoek |
| Nominale spanning | 3.3~5V gelijkstroom |
| Faseer Nr. | 2 fasen (4 draden) |
Versnellingsbakparameters:
| Toestelverhouding | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Nauwkeurige verhouding | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Tandaantal | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Toestelniveaus | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficiency | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Toestelverhouding | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Nauwkeurige verhouding | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Tandaantal | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Toestelniveaus | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficiency | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Ontwerptekening:
Productvertoning:
Toepassing van stepper motoren:
Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.
Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.
Voordeel van stepper motoren:
Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.
Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.
1. Nauwkeurige uitvoerbare controle, programmeerbaar
2. Zonder elektromagnetische interferentie & elektrovonken
3. Kleine grootte
4. Redelijke prijs
5. Met geringe geluidssterkte
6. Lange levensduur
Stepper de motoren worden wijd gebruikt onder alle industrieën.
