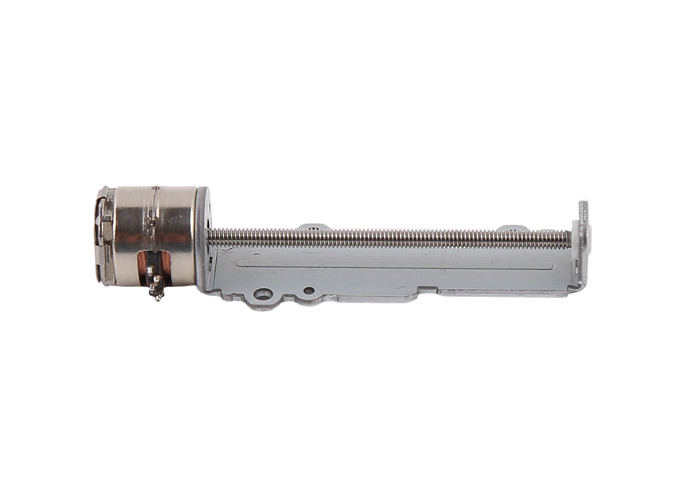

Lineaire Actuator Permanente Magneetstepper Motor 10mm met Loodschroef

VSM1068 lineaire Actuator het Stappen Motor Permanente Magneet 10mm met Loodschroef

Beschrijving:

Dit VSM1068 is een 10mm diameterstepper motor met M2-loodschroef.

Het is 0,4 mm-het loodschroef van hoogte regelmatige M2.

Deze motor heeft geen schuif, en de klanten moeten een schuif ontwerpen om het aan te passen om tot het het werk te maken.

Wij hebben ook andere motoren met schuif, die lineaire beweging kan direct doen.

Als de klanten geen schuif willen ontwerpen, en de motoren met schuif geschikter is te gebruiken.

Deze motor is naakte spelden, kunnen wij PCB/FPC solderen als de klanten het nodig hebben.

Parameters:

Ontwerptekening:

Productvertoning:

Ongeveer lineaire stepper motor met schuif:

Onze schuifmotor is een volledige reeks van assemblage met inbegrip van motor + loodschroef + steun + schuif.

De de staphoek van de motor is over het algemeen 18°/step, die de middelen 20 stappen voor elk draaien.

Wanneer de motor één draai roteert, beweegt de schuif één lood.

Voor de enige schroeven van het beginlood: hoogte =lead.

Zo is de staplengte (van de de middelen lineaire beweging van de staplengte de schuifreizen, wanneer de stepper motor precies één maatregel) treft:

Het lood van de loodschroef/stappen van elke omwenteling

Bijvoorbeeld als de loodschroef M2*0.4P (0.4mm het loodschroef van hoogte regelmatige M2) is, is de staphoek van de motor 18°, is de staplengte van deze motor 0.4mm/20=0.02mm/step.

Ook, is de lengte van de loodschroef klantgericht, en wij moeten ook het ontwerp van de steun aanpassen, als u de lengte van de loodschroef aanpast.

Toepassing van stepper motoren:

Stepper de motoren worden gebruikt voor nauwkeurige die controle, wijd op medische apparatuur, 3D printer, industriële nauwkeurige controle, automatiseringsmateriaal wordt gebruikt, enz.

Stepper de motoren kunnen in om het even welke nauwkeurige conrtol van het mechanismenvereiste en rotatie/lineaire beweging worden gebruikt.

Voordeel van stepper motoren:

Stepper de motor kan nauwkeurige controle zelfs zonder dicht-lijncodeurs/zonder bereiken terugkoppelt systeem, ook hebben zij geborsteld elektro niet. Aldus zijn er geen elektromagnetische interferentie en elektrovonkenkwesties. In sommige gevallen, kunnen zij gelijkstroom geborstelde motoren brushless motoren vervangen.

Stepper de motoren zijn gemakkelijk om met bestuurders te controleren, en deze eigenschap bepaalt zijn belangrijk standpunt op het gebied van nauwkeurige controle.

1. Nauwkeurige uitvoerbare controle, programmeerbaar

2. Zonder elektromagnetische interferentie & elektrovonken

3. Kleine grootte

4. Redelijke prijs

5. Met geringe geluidssterkte

6. Lange levensduur

Verpakking en het Verschepen informatie:

De steekproeven worden ingepakt met schuimspons binnen document vakje.

Voor massaproduktie, worden de producten ingepakt in document karton.

Voor overzees die (Massaproduktie) verschepen, worden de kartons ingepakt op pallet.

Het verschepen tijd:

Door uitdrukkelijk (DHL/UPS Fedex/TNT): 5~12 dagen

Door uitdrukkelijke 4PX: 10~20 dagen

Overzees die verschepen: 40~60 dagen (hangt van verschillende landen af)
