Productdetails
Plaats van herkomst: China
Merknaam: Vic-Tech
Certificering: RoHS
Modelnummer: SM86C0905
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1Unit
Prijs: $120~$155/Unit
Verpakking Details: Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd: 10~20 dagen na steekproef wordt de prijs betaald
Betalingscondities: T/T, Paypal, Creditcard
Levering vermogen: 10000 PC/Month
Motortype: |
Hybride stappenmotor |
Motorgrootte: |
86mm (NEMA34) |
Staphoek: |
1.8° |
Minimaal door: |
50kg |
Het type van loodschroef: |
Trapezoïdale schroef |
Faseweerstand: |
1.6Ω/phase |
Motortype: |
Hybride stappenmotor |
Motorgrootte: |
86mm (NEMA34) |
Staphoek: |
1.8° |
Minimaal door: |
50kg |
Het type van loodschroef: |
Trapezoïdale schroef |
Faseweerstand: |
1.6Ω/phase |
Beschrijving:

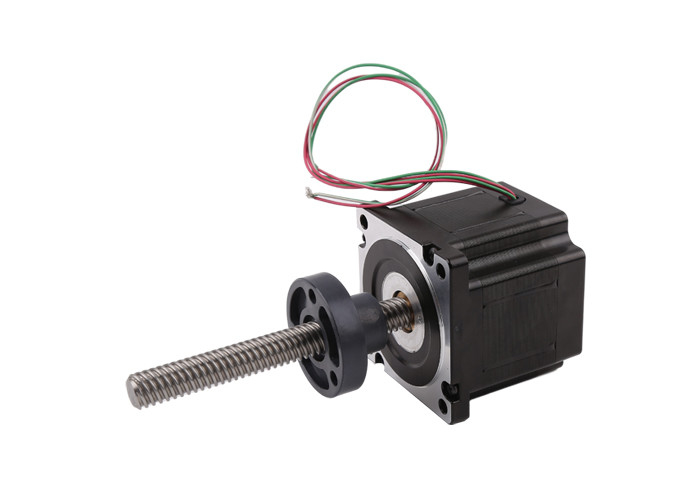

Dit is een 86mm hybride stepper motor met trapezoïdale schroef.
Zijn staphoek is 1,8 °/step, en het treft 200 maatregelen om 1 draai te roteren.
Zijn loodschroef is 12.7mm, zo betekent het dat wanneer de motor één revolutie roteert, de noot 12.7mm beweegt.
Daarom betekent de stap length=lead/200 steps=0.0635/step, zo het dat wanneer de motor een volledige stap voltooit, de noot van de gidsschroef een lineaire motie van 0.0635mm zal ondergaan.
De noot wordt gemaakt van zelfsmerende kunststof (PPS) en kan zowel hoge duw als kleine wrijving weerstaan.
Motorparameters:
| ModelNo. | SM86C0905 |
| Motorgrootte | 86mm |
| Faseer Nr. | 2 (bipolaire) fasen |
| Fasestroom | 3.12A/phase |
| Faseweerstand | 1.6Ω/phase |
| Faseinductantie | 8.8mH±20% |
| Minimale duw (bij 300 PPS) | 50KG |
De parameter van de loodschroef:
| Het type van loodschroef | Trapezoïdale schroef |
| Loodschroef ModelNo. | Tr15.875*12.7-4 |
| Buitendiameter | 15..875mm |
| Lood | 12.7mm |
| Begin | 4 |
| Hoogte | 3.175mm |
| Staplengte | 0.0635mm/step |
Ontwerptekening:
Productvertoning:
